پنل آیفن تصویری الکتروپیک کارتی 1واحدی ۱۰۸۶ (RFID)

تولید صفحات دم دری تصویری با قابلیت باز کردن در از طریق کارت و سوییچ‌های RFID، چند سالی است که موردتوجه تولیدکنندگان و مشتریان صنعت دربازکن‌های صوتی و تصویری قرارگرفته است. شرکت الکتروپیک نیز به‌عنوان یکی از تولیدکنندگان اصلی این صنعت از این قاعده مستثنا نبوده و محصولات متنوعی را روانه بازار کرده است که ازجمله آن می‌توان به صفحه دم دری تصویری ۱۰۸۶، صفحه دم دری تصویری کدینگ ۵۹۹، صفحه دم دری تصویری کدینگ ۱۹۳ و صفحه دم دری تصویری کدینگ رندا اشاره کرد. در ادامه به صورت مشخص در مورد صفحه دم دری تصویری ۱۰۸۶ توضیحاتی داده خواهد شد.

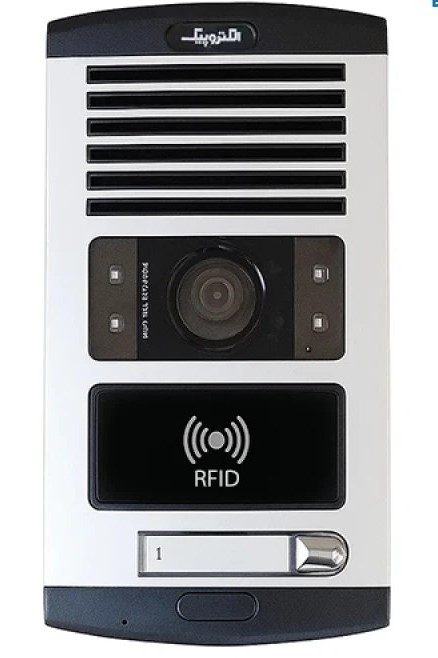

مشخصات ظاهری

صفحه دم دری تصویری کارت‌خوان ۱۰۸۶، از چهار قسمت اصلی تشکیل‌شده است، باکس صوتی، دوربین، ماژول کارت‌خوان، و صفحه‌کلید. در قسمت بالا و پایین محصول نیز سروته پلاستیکی قرار گرفته در زیر آن‌ها پیچ‌های مربوط به نصب محصول قرار گرفته است.  در مستطیل مشکی‌رنگ وسط پنل دوربین قرار دارد اطراف دوربین LED هایی قرارگرفته که دید بهتر دوربین و به‌خصوص روشنایی لازم در شب و مکان‌هایی که نور کمی دارند را فراهم می‌کند. ماژول کارت‌خوان در مرکز محصول به‌منظور تعریف کارت‌های RFID تعبیه‌شده که از طریق آن ساکنین منزل با کارت و یا تگ‌های RFID تعریف‌شده برای محصول، می‌توانند وارد منزل شوند. در قسمت انتهایی محصول نیز صفحه‌کلید زنگ طبقات قرار گرفته که قابلیت تعویض جا اسمی از روی محصول را دارند.

مشخصات فنی

صفحه دم دری تصویری  ۱۰۸۶، دارای سوئیچ ضد سرقت است که در صورت فعال شدن آن زنگ واحدهای متصل شده به آن به صدا در می‌آید. سیم بندی محصول توسط ۵ رشته سیم انجام می‌پذیرد. قابلیت تنظیم صدای صفحه دم دری نیز در اختیار کاربران قرار داده‌شده که از پشت محصول قابل انجام است. در تولید بردهای الکترونیکی محصول از فنّاوری ساخت SMT استفاده‌شده است. صفحه‌کلید به‌صورت شستی تک سوئیچی با آبکاری نیکل کروم  مقاوم در برابر زنگ‌زدگی ،فرسایش و اکسید شدن در برابر تغییرات آب‌وهوایی با ضمانت ۵ ساله است. دوربین   CMOS۱/۳  با کیفیت تصویر بالا و قابل تنظیم در چهار جهت و دید در شب قوی و زاویه دید بالا از مشخصات منحصربه‌فرد محصول است. بدنه محصول از جنس آلومینیومی باروکش آنودایز است، که مقاومت در برابر خط و خش افتادن بر روی محصول، مقاومت در برابر فرسایش و خوردگی و تغییرات آب‌وهوایی، مقاوم در برابر رطوبت و نفوذ آب و همچنین گرما و نور خورشید را برای محصول ایجاد کرده است.تولید صفحات دم دری تصویری با قابلیت باز کردن در از طریق کارت و سوییچ‌های RFID، چند سالی است که موردتوجه تولیدکنندگان و مشتریان صنعت دربازکن‌های صوتی و تصویری قرارگرفته است. شرکت الکتروپیک نیز به‌عنوان یکی از تولیدکنندگان اصلی این صنعت از این قاعده مستثنا نبوده و محصولات متنوعی را روانه بازار کرده است که ازجمله آن می‌توان به صفحه دم دری تصویری ۱۰۸۶، صفحه دم دری تصویری کدینگ ۵۹۹، صفحه دم دری تصویری کدینگ ۱۹۳ و صفحه دم دری تصویری کدینگ رندا اشاره کرد. در ادامه به صورت مشخص در مورد صفحه دم دری تصویری ۱۰۸۶ توضیحاتی داده خواهد شد.



جنس صفحه

صفحه تصویری الکتروپیک ازجنس بدنه آلومینیومی باروکش آنودایزاست، این مواد باویژگیهای جلادادن وجلوگیری ازخط وخش ومقاوم دربرابر فرسایش و خوردگی دربرابرتغییرات آب وهوایی  مقاوم در برابر رطوبت و نفوذ آب و همچنین گرما و نور خورشید را دارد . این ویژگی خاص بیانگر این است که صفحه تصویری الکتروپیک  توانایی استفاده در سراسر کشور با هر نوع تنوع آب وهوایی را دارد .



صفحه کلید

به صورت شستی تک سوئیچی است، باآبکاری نیکل کروم باخاصیت مقاومت دربرابر زنگ زدگی وفرسایش واکسید شدن دربرابرتغییرات آب وهوایی  وطول عمربالا  وزیبایی ازمشخصات ویژه کلید مکانیکی های روی صفحه تصویری است ودارای  ضمانت۵ ساله است





سوئیچ ضد سرقت

زمانی که پیچ صفحه تصویری توسط افراد متفرقه بازمیشود آلارم به کل واحدها داده میشود .





ویژگیهای دوربین

دوربین   CMOS۱/۳  با کیفیت تصویر بالا وقابل تظیم درچهارجهت  ودید درشب قوی وزاویه دید بالا ازمشخصات منحصر به فرد محصول است .





نصب وراه اندازی ماژول کارتخوان

نیازبه منبع تغذیه سه سیم ۳۸۶ الکتروپیک میباشد که سیم قرمز ماژول RFIDبه کانکتورمثبت منبع تغذیه وسیم مشکی به تغذیه منفی منبع تغذیه نصب میشود

درابتدا تک سوئیچ پشت ماژول کارتخوان رافشارداده و کارت مدیریتی سبز وبعد کارت مدیریتی قرمز ومجدد  کارت سبز وکارت قرمز را دربرابر ماژول تعریف میکنیم .

اضافه کردن کارتهای کاربری

ابتدا کارت مدیریتی سبز وبعد کارتهای آبی به تعداد کاربرانی که داریم ودرنهایت کارت سبز راتعریف مینماییم

حذف کردن کارتهای کاربری

ابتدا کارت مدیریتی قرمز وبعد کارت  کاربری یاکاربرانی  که میخواهیم حذف شوند ودرنهایت کارت قرمز راتعریف مینماییم



کارت دربازکن الکتروپیک

مناسب برای تمام پنل های کارتی الکتروپیک

دارای فرکانس ۱۲۵کیلوهرتز است
